Монтаж двери Новый мир в проем (краткая инструкция)

Перед монтажом двери внимательно ознакомьтесь с данной инструкцией.

Работы по монтажу и закреплению коробки должны производиться специалистом.

После доставки изготовленной двери к месту монтажа необходимо:

1. Распаковать дверь

2. В случае, если дверь была упакована и доставлена со снятыми наличниками, то после распаковки необходимо установить наличники на коробку

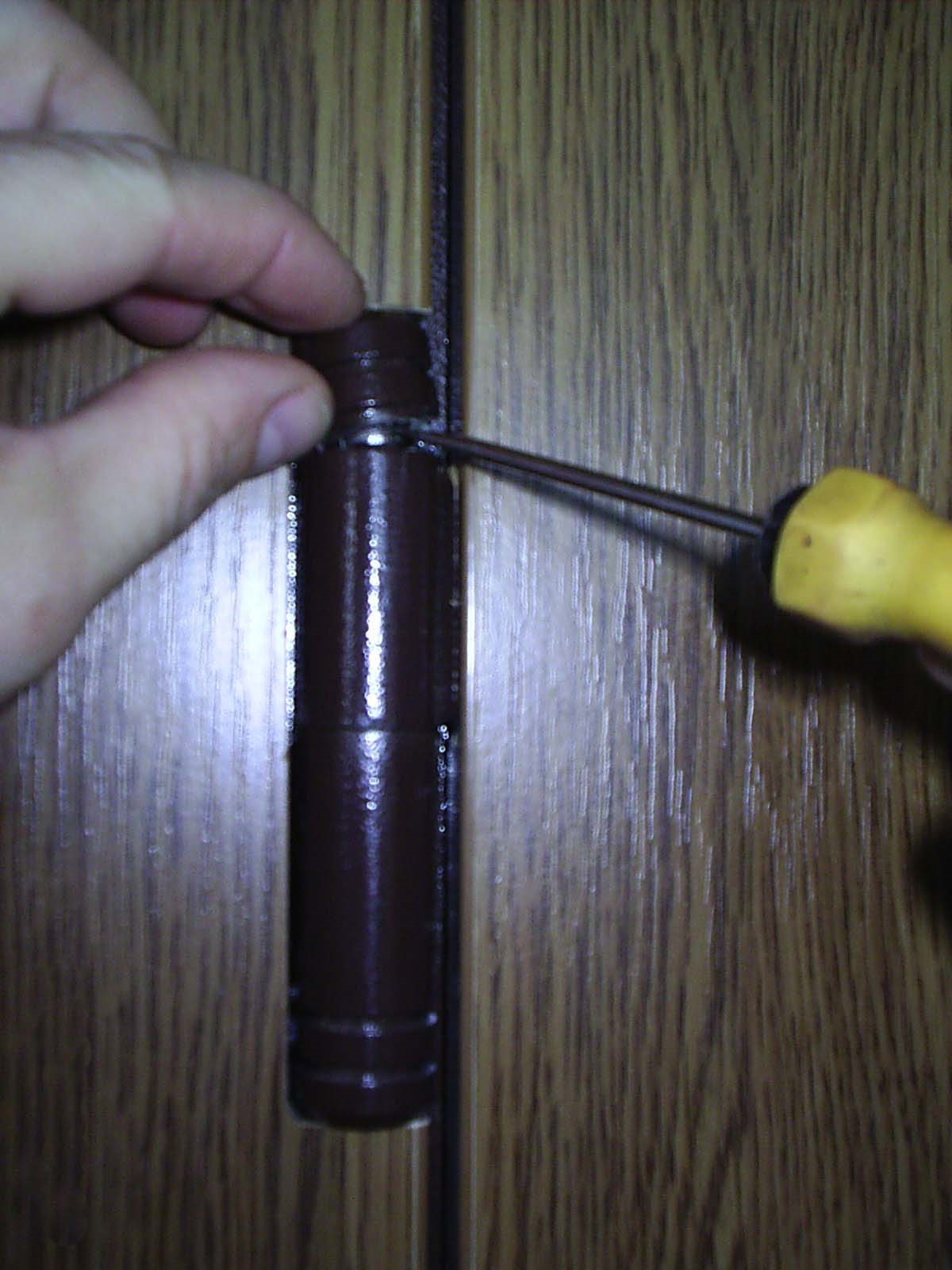

Снять технологические бобышки с верхней части навесов двери

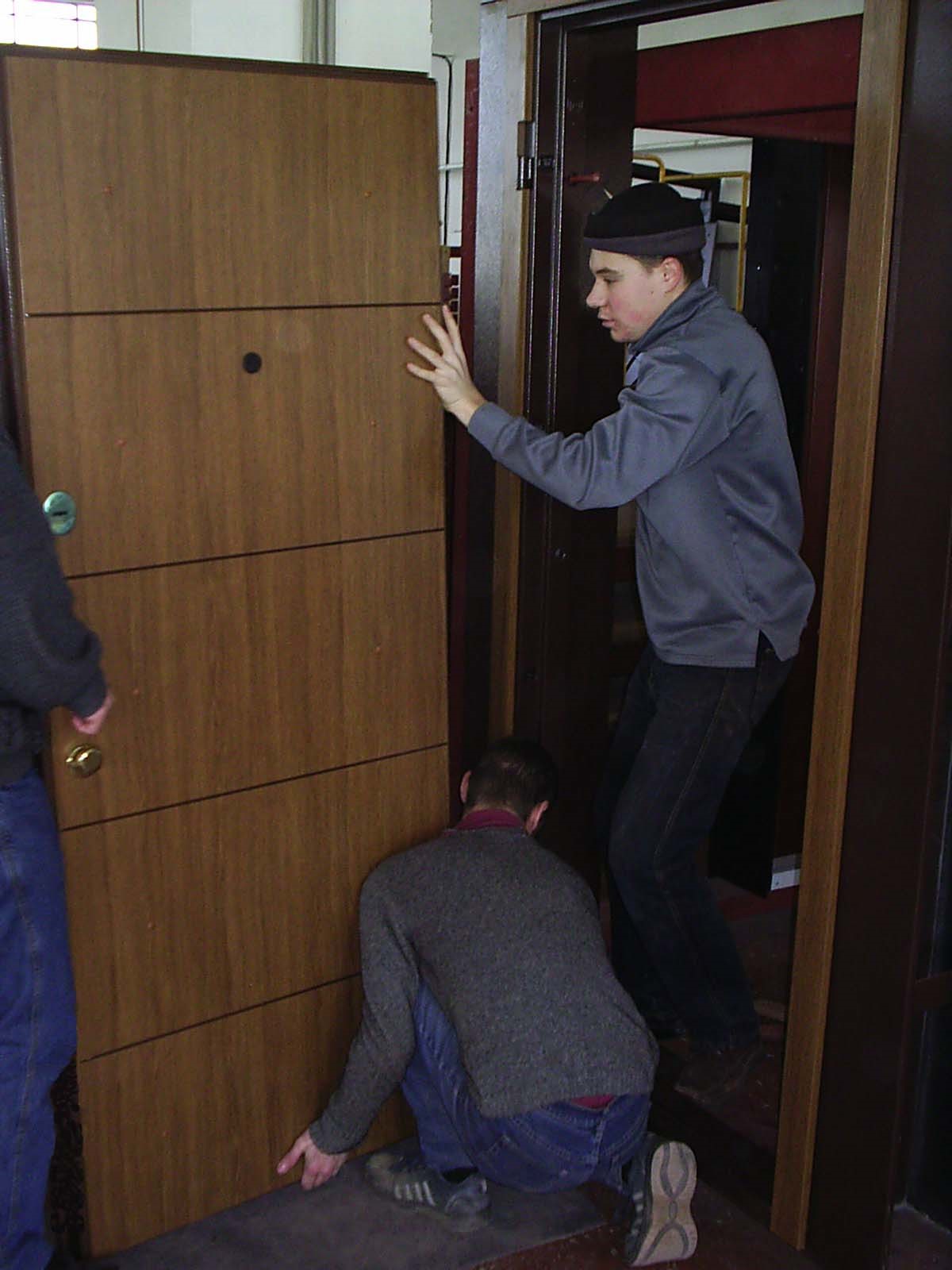

Снять дверное полотно с навесов коробки




Снятое полотно



Дверной проем перед монтажом должен быть  подготовлен заранее



Зазор между плоскостью дверного проема и монтажной поверхностью коробки должен быть 10-15 мм на сторону по ширине и 20-25 мм по высоте)

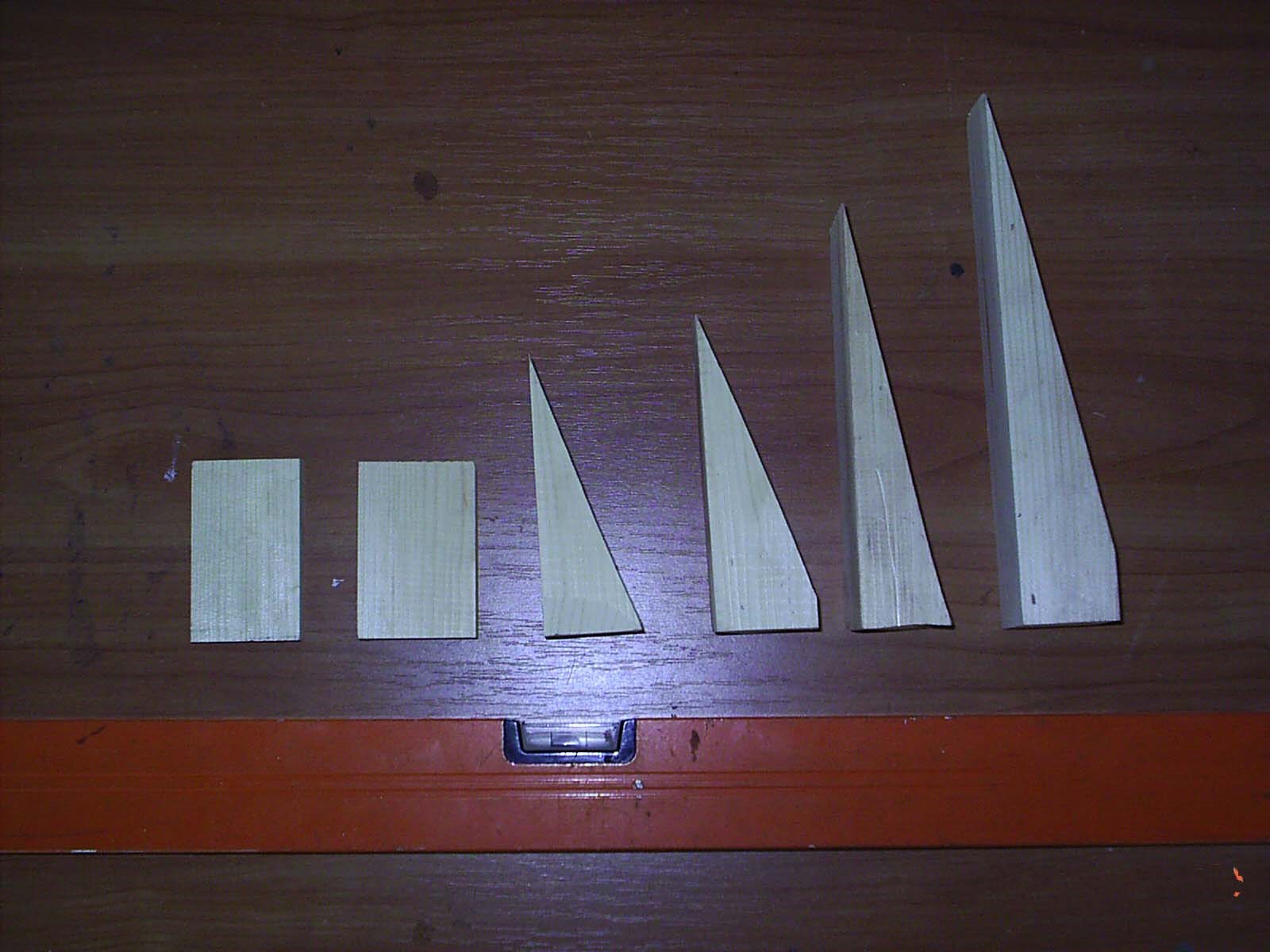

Перед монтажом подготовить брусковый уровень  (L » 500 мм), набор клиньев и 2 деревянные прокладки толщиной » 10 мм.

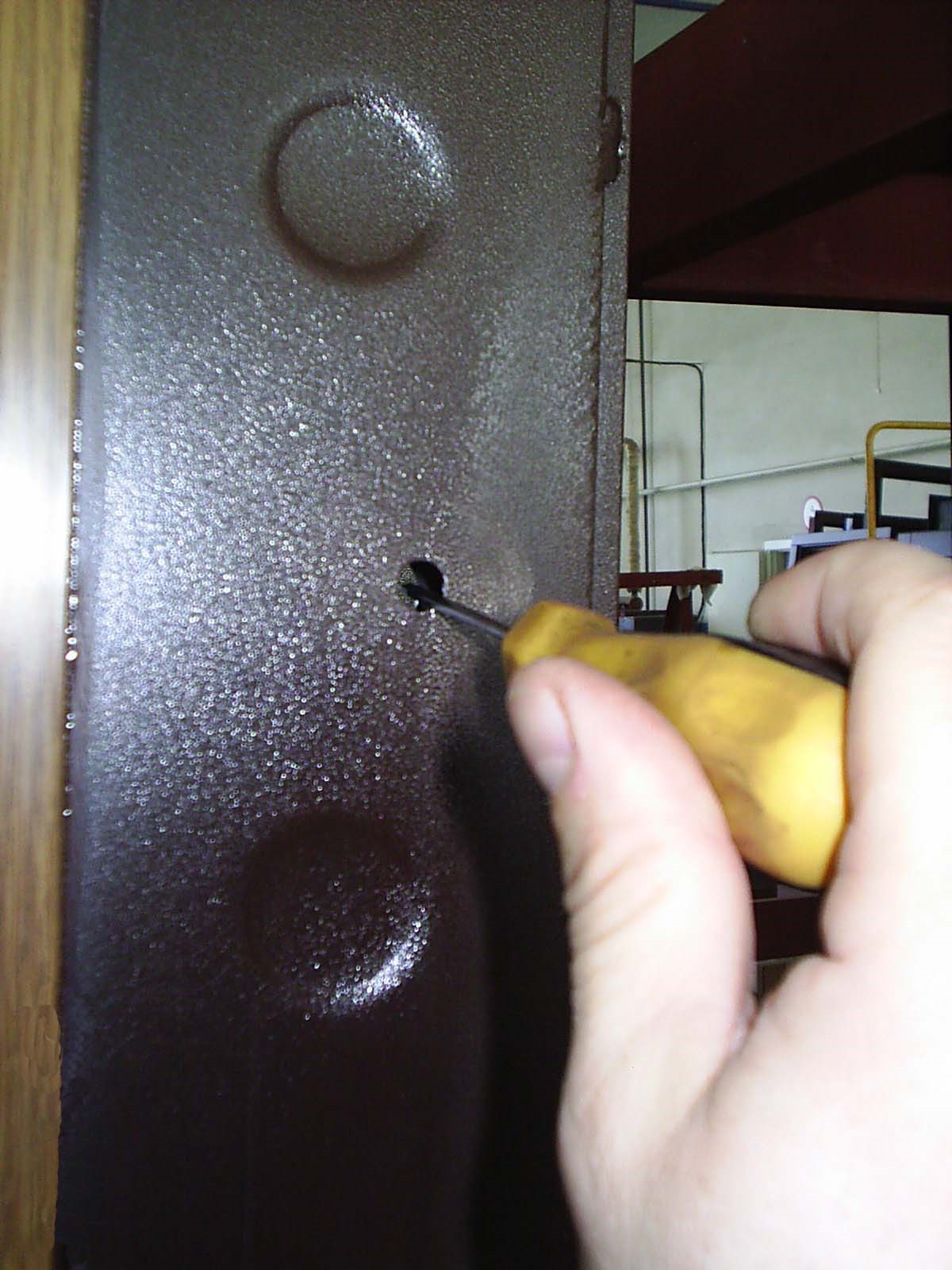

С дверной коробки снять монтажные пластмассовые заглушки: либо с лицевой стороны




Либо со стороны монтажной части коробки (выдавить) – этот способ предпочтителен

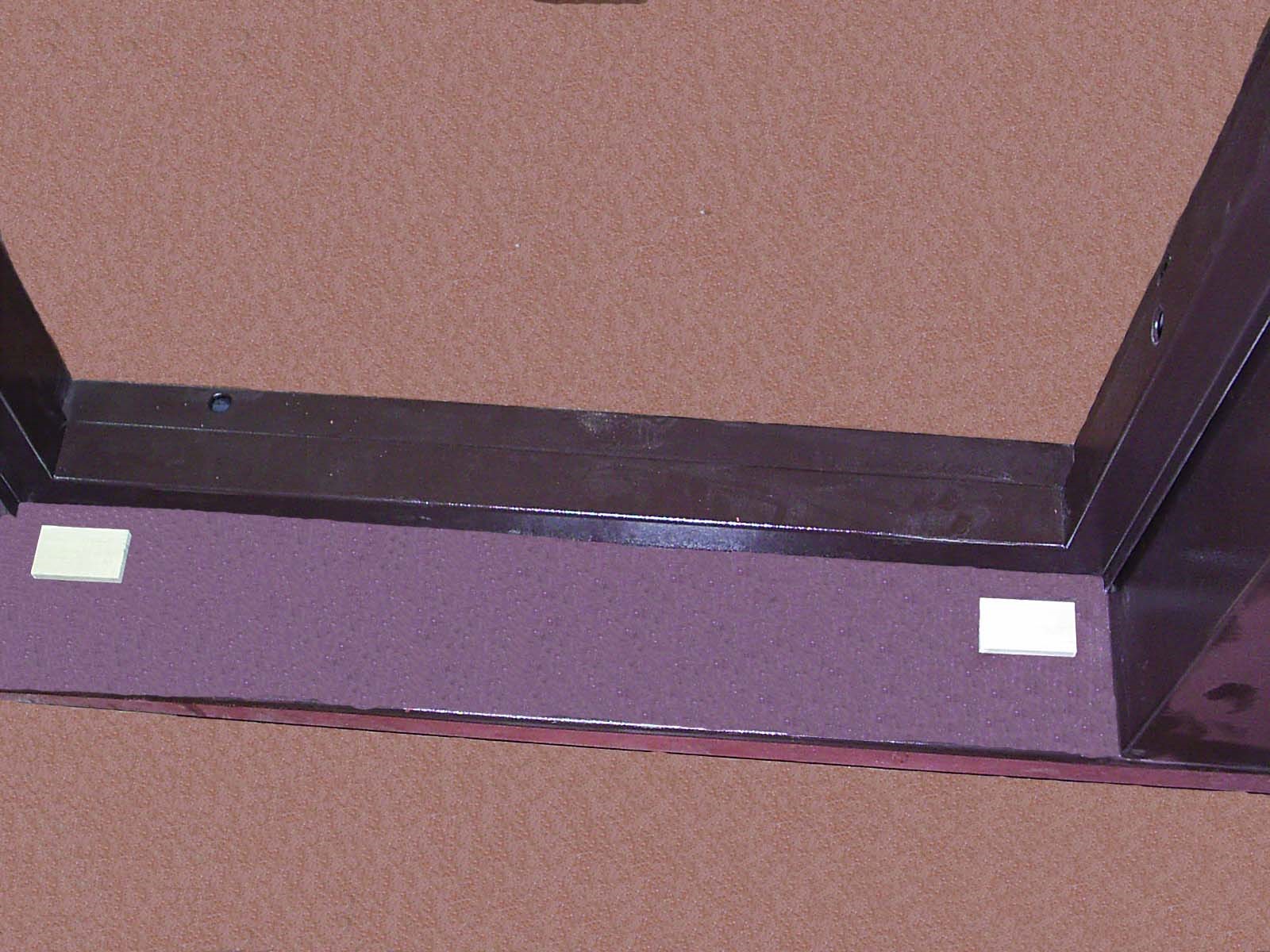

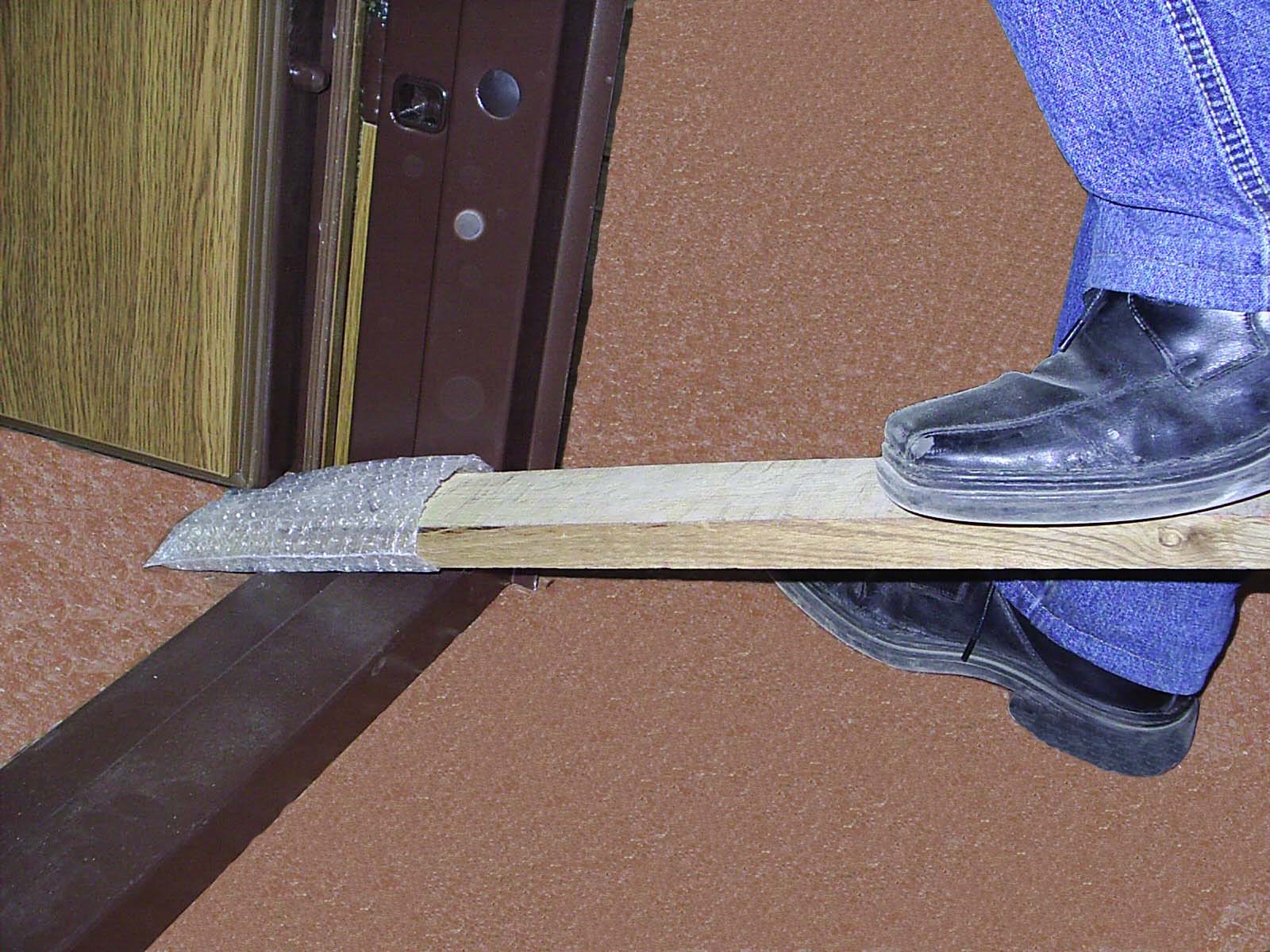

Установить дверную коробку на место, предварительно подложив  под низ порога деревянные прокладки, обеспечив  между низом порога и уровнем пола зазор 8-10 мм

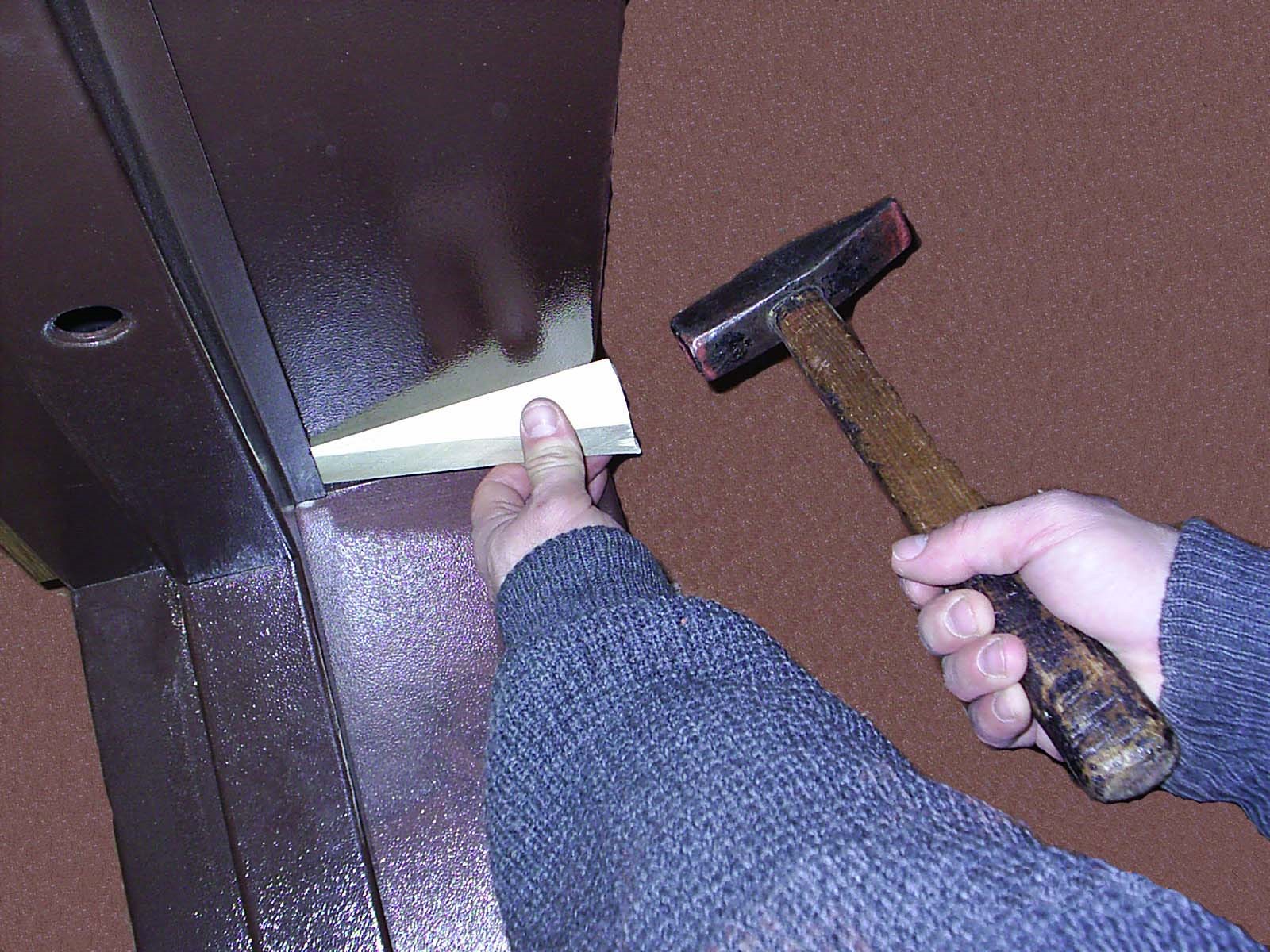

Выставить коробку в двух плоскостях, предварительно заклинив ее в дверном проеме деревянными клиньями

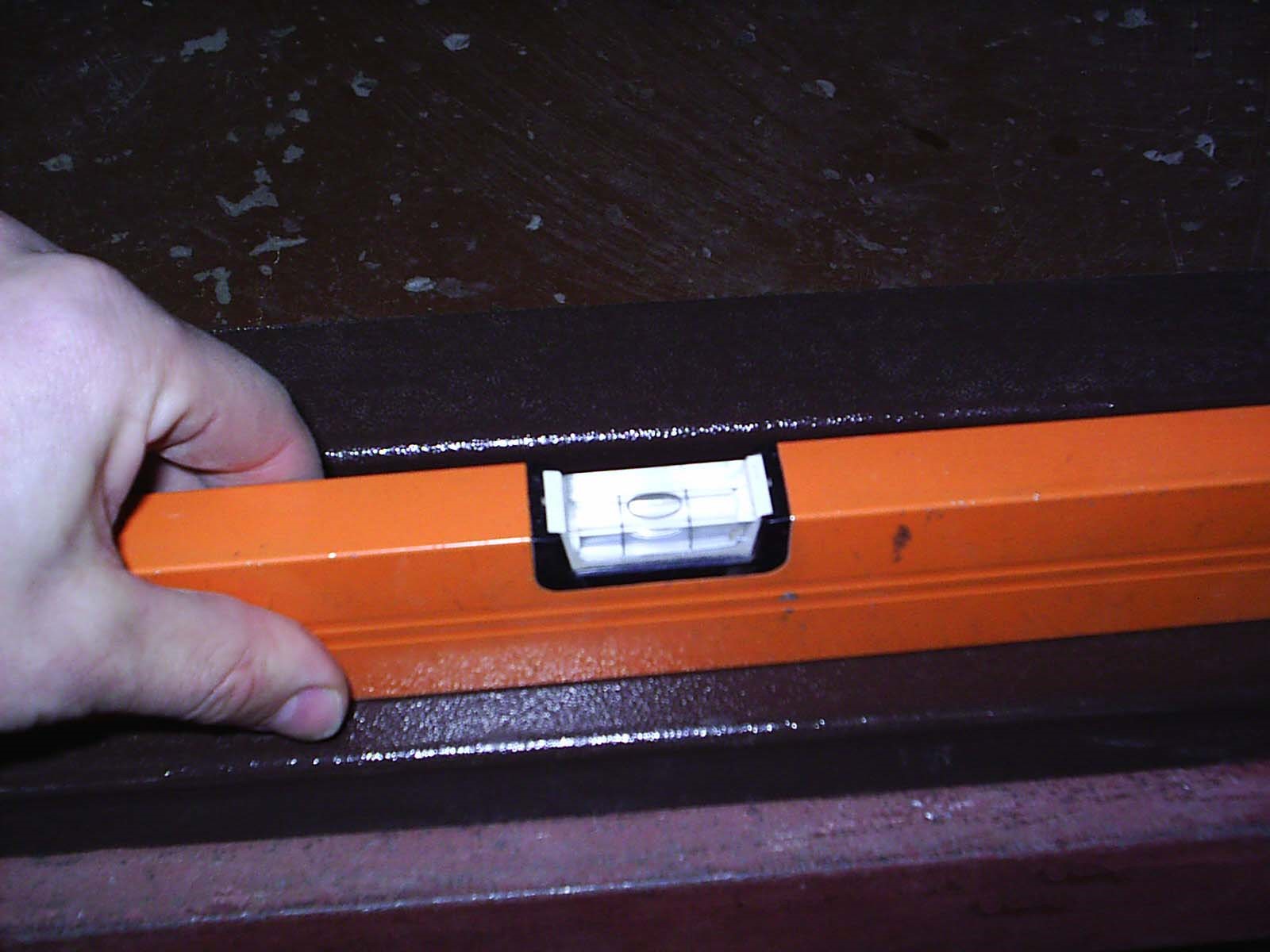

Выверку необходимо проводить по следующим поверхностям: плоскость «четверти» порога коробки

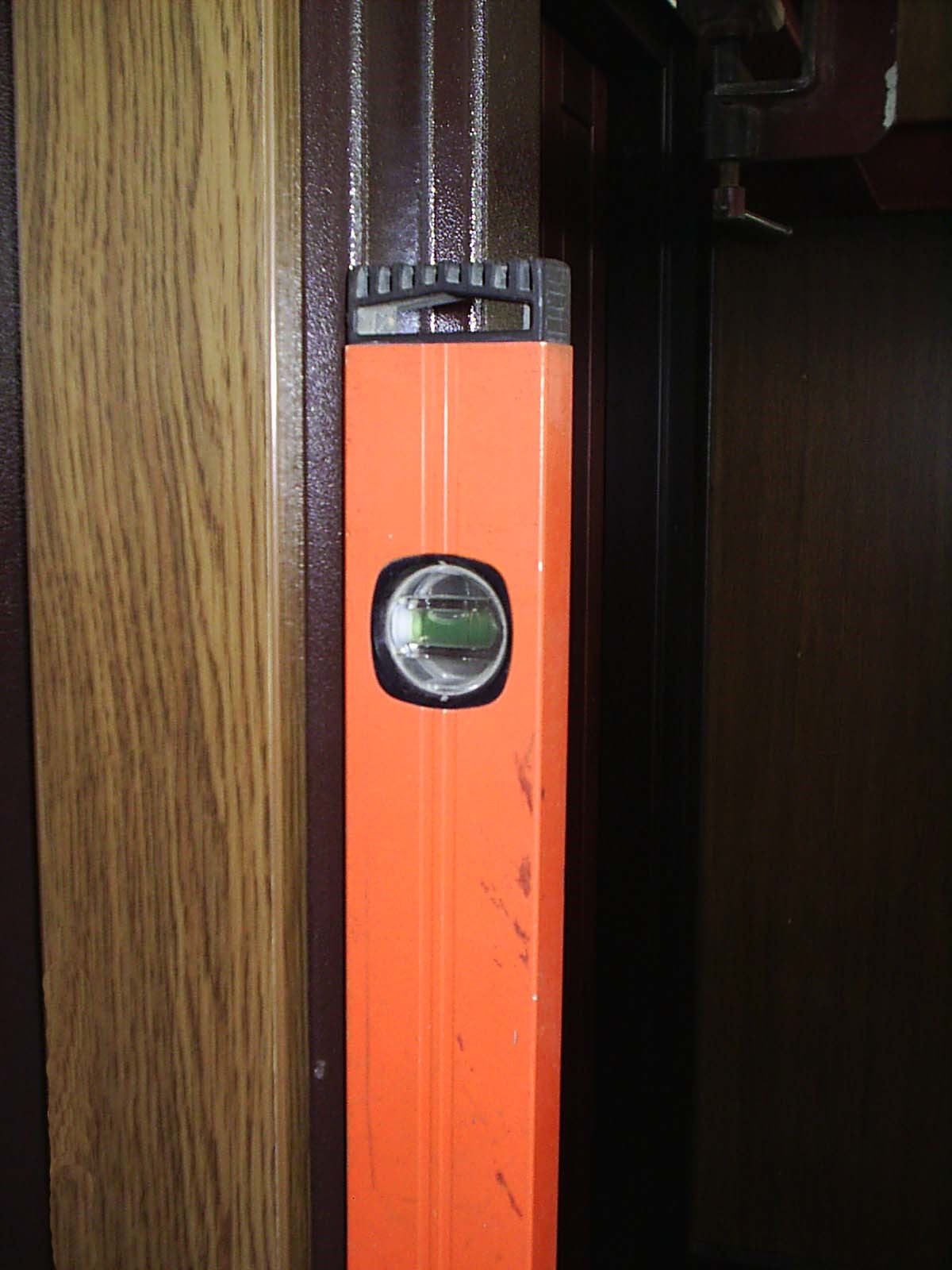

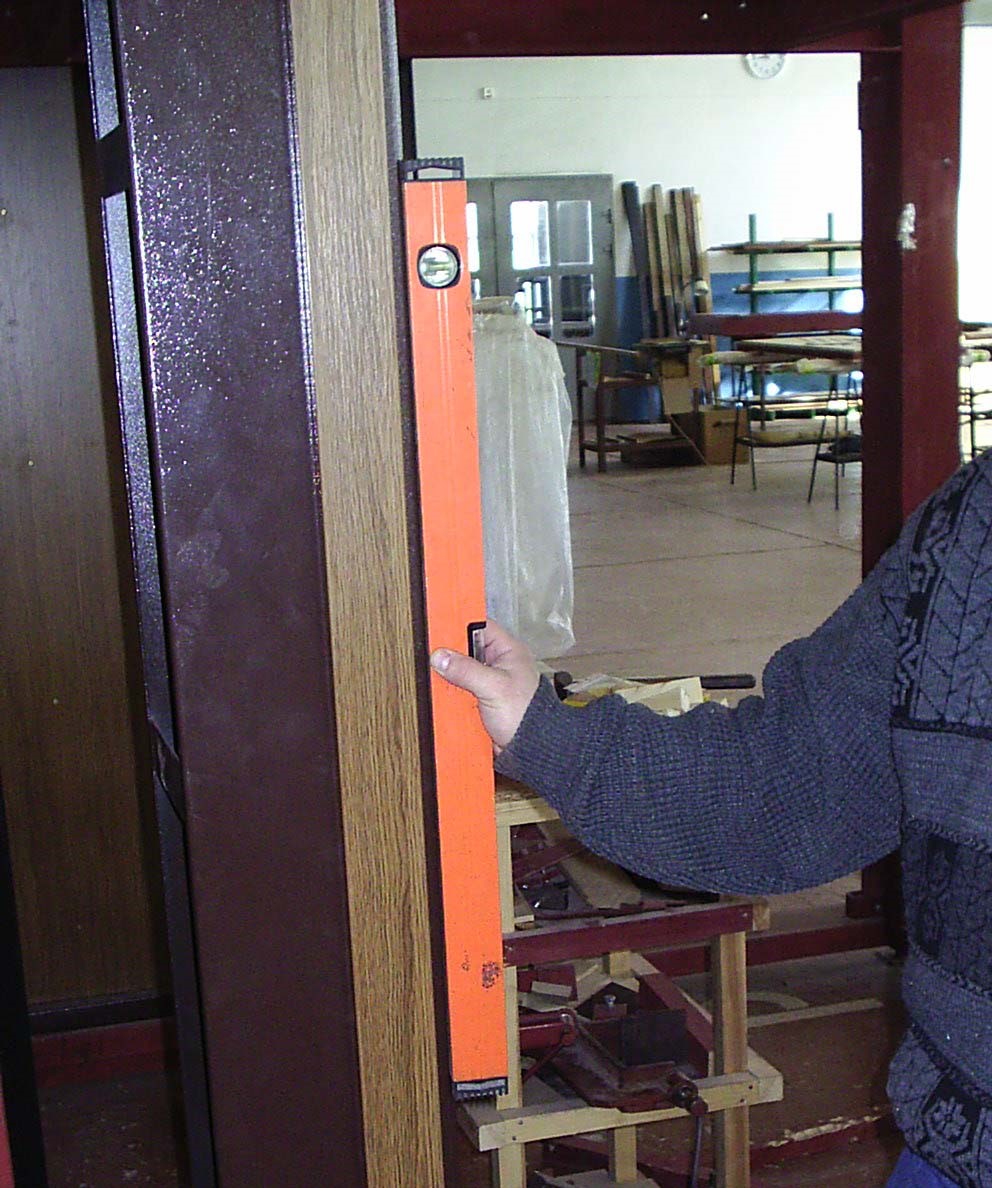

плоскости «четвертей» коробки по вертикали

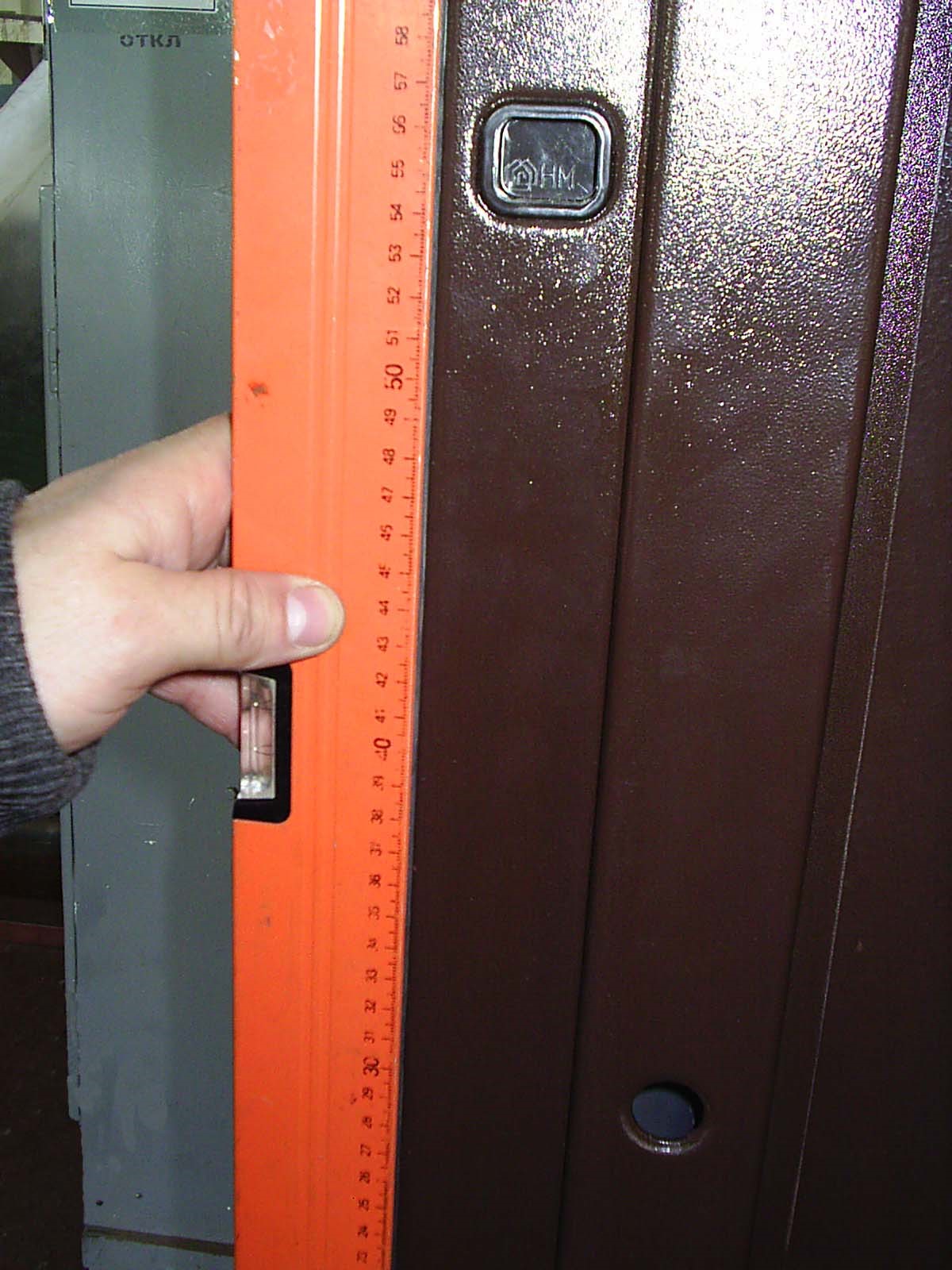

Тоже (показано крупнее).




и плоскости стояков коробки под наличники.

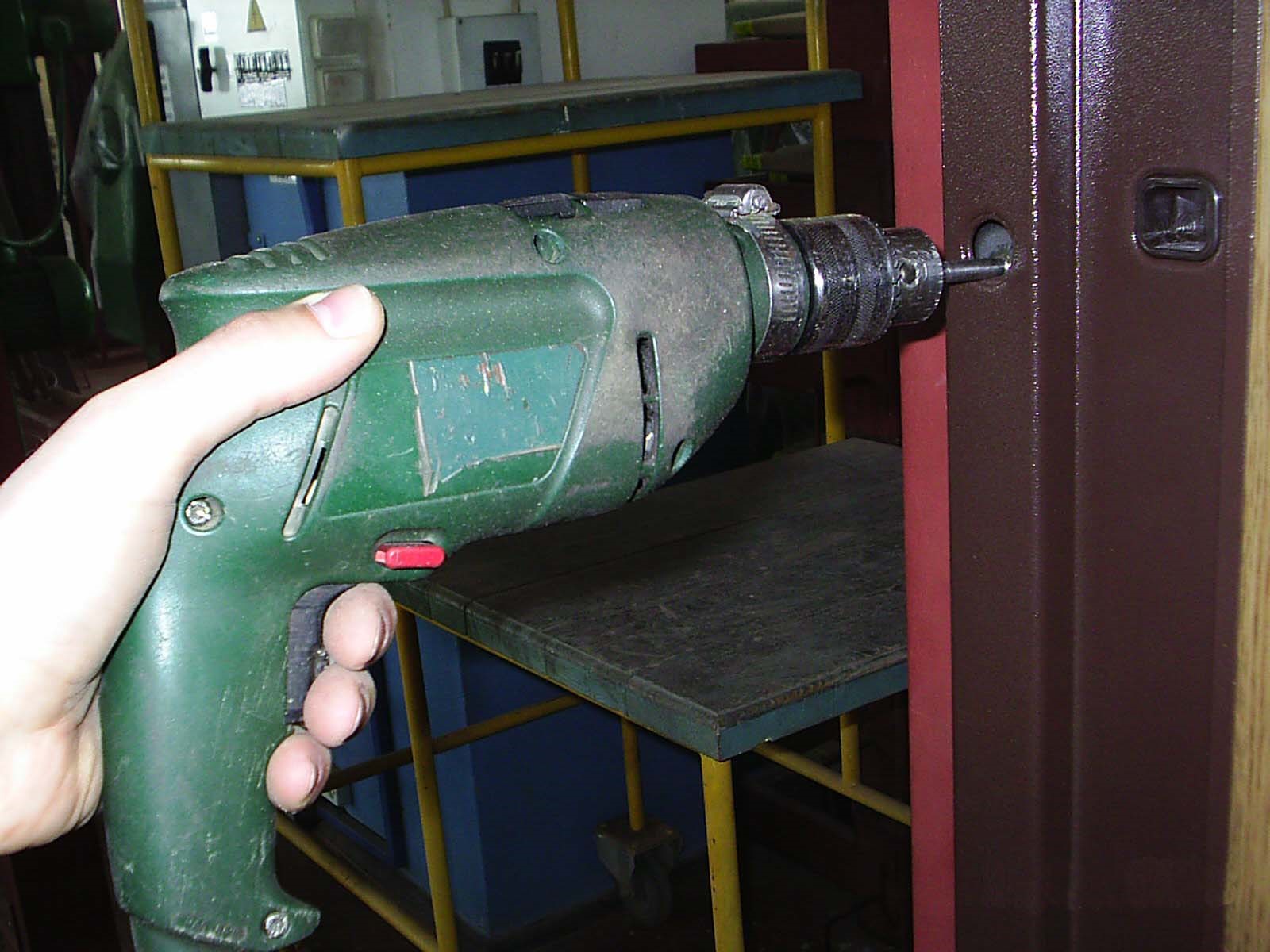

Произвести сверление в стенах дверного проема через монтажные отверстия коробки сверлом с твердосплавной напайкой Æ10,5 мм на глубину превышающую длину монтажного штыря на 20 - 25 мм

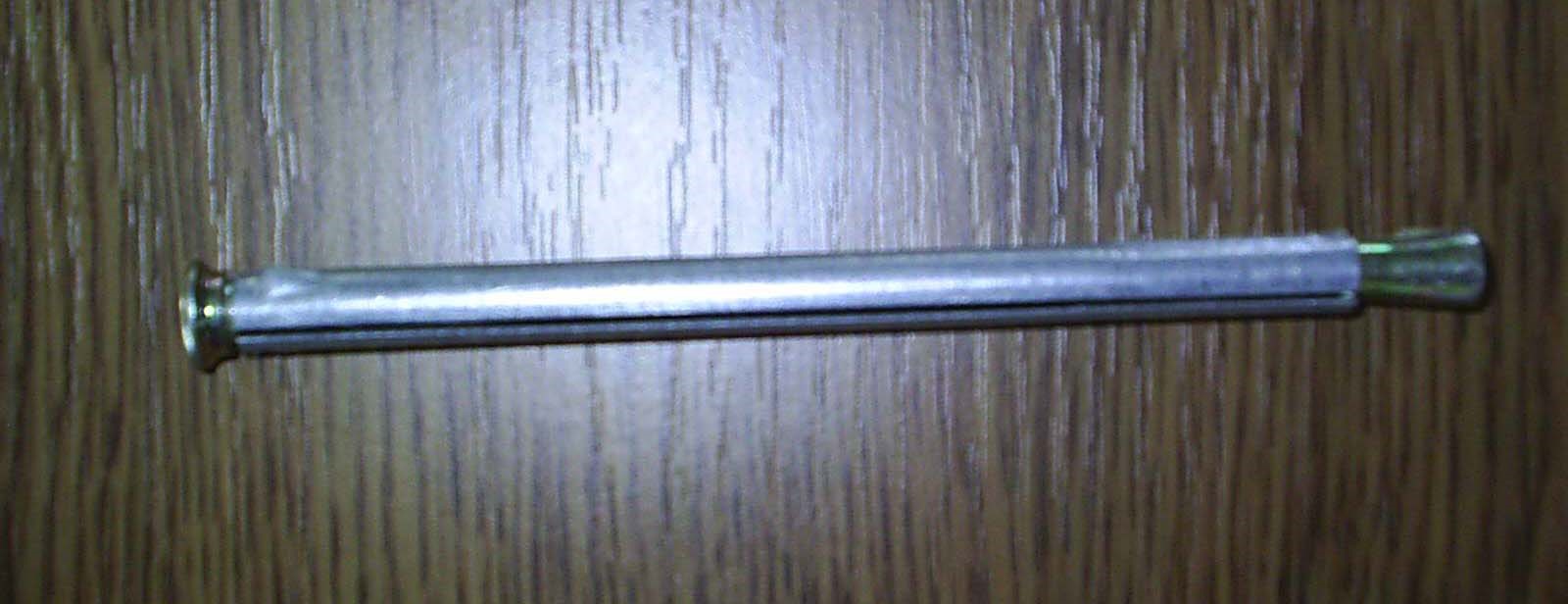

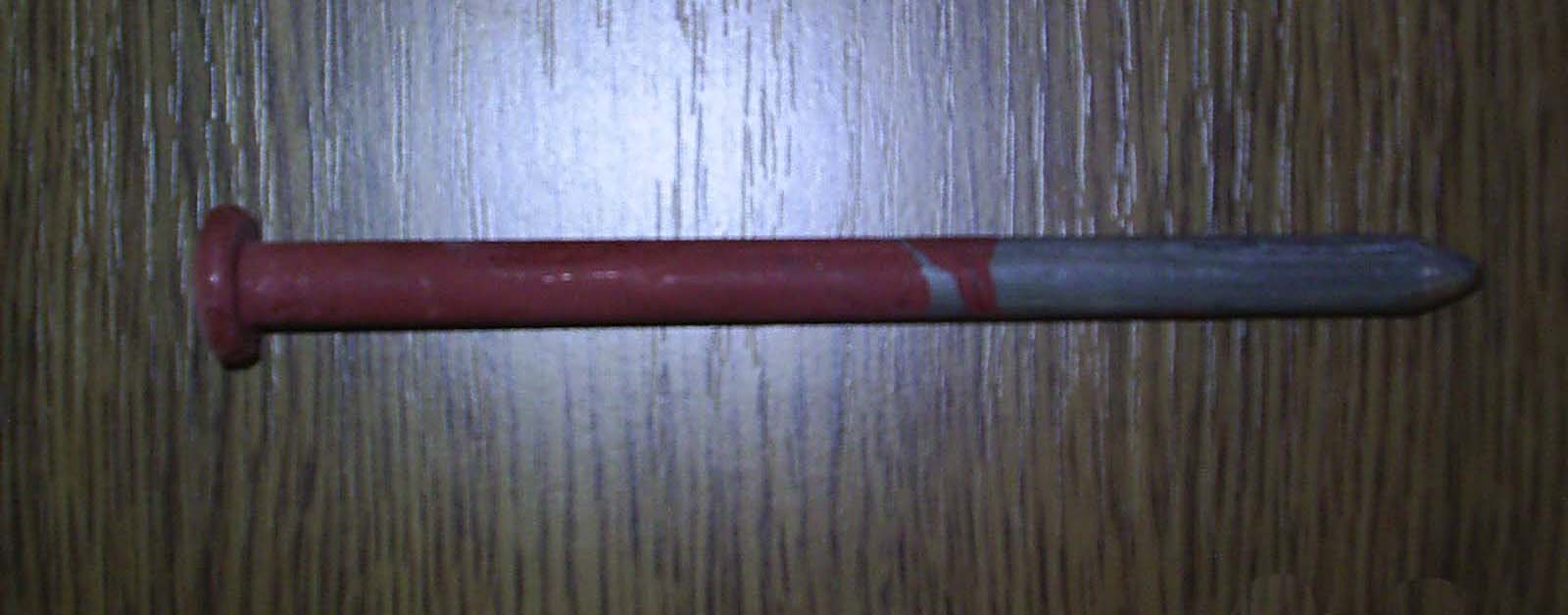

При установке коробки в кирпичные стены применяются монтажные штыри L=150 мм, при стенах из ракушки или бутового камня - L= 300 мм, в отдельных случаях возможно применение промежуточных размеров - L= 200 мм и 250 мм).




возможно применение разжимных анкеров или других элементов крепления, не снижающих надежности закрепления дверной коробки в проеме



Лучший способ крепления – электросварка к закладным стальным элементам в стене

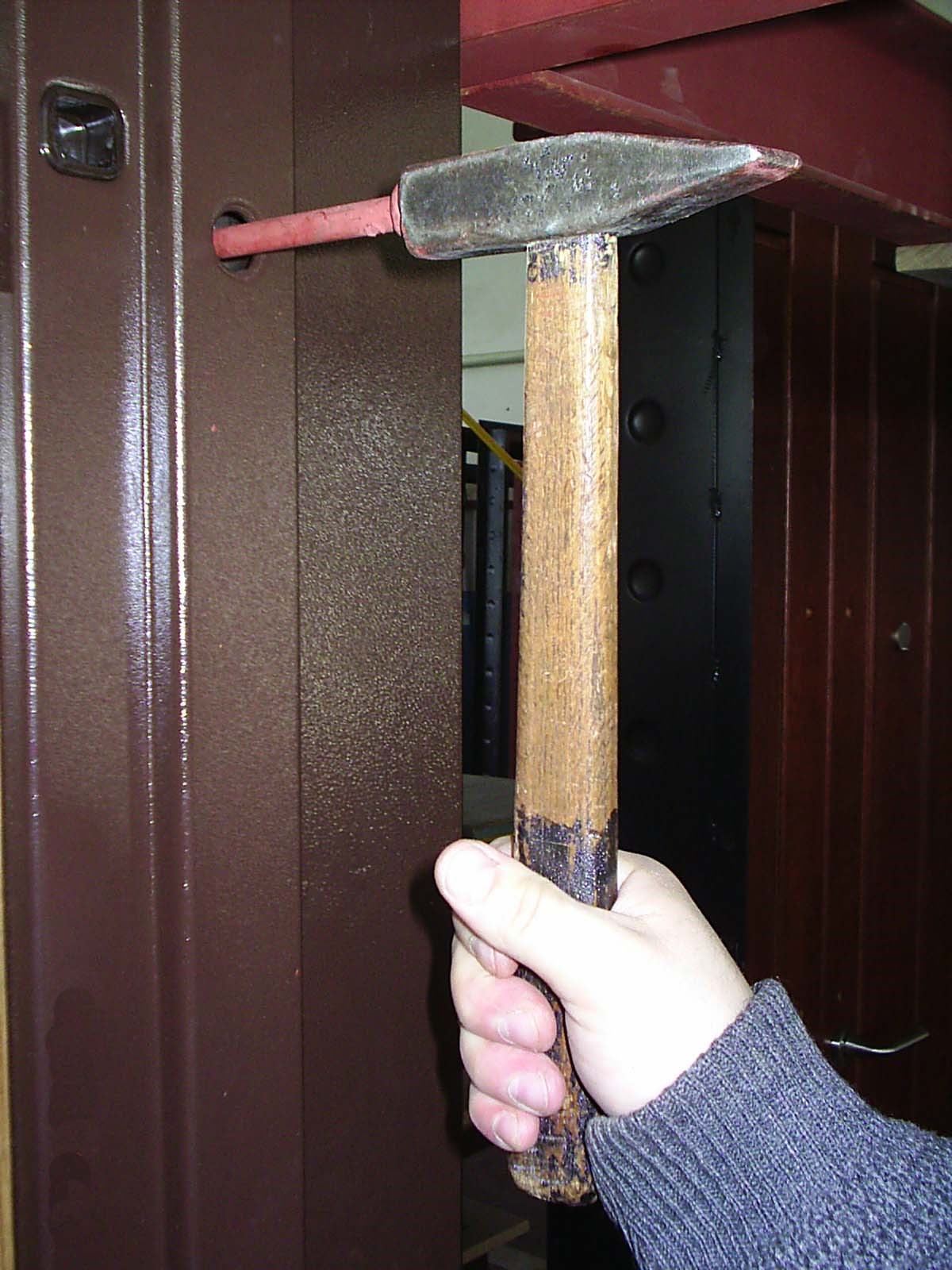

Забить верхние монтажные штыри в отверстие до 3/4 их длины. Произвести повторный контроль правильности установки коробки в дверном проеме в двух плоскостях. Забить нижние монтажные штыри также до 3/4 их длины



Навесить дверное полотно и произвести контроль открывания и закрывания двери, работу замка (замков) и задвижки (при ее наличии), а также внутренней механики (при ее наличии). При проверке дверное полотно должно оставаться неподвижным в любой точке зоны  его открывания, а ригеля замков при закрытой защелке должны задвигаться в коробку легко, без рывков, заеданий и прикладывания каких-либо усилий к полотну в ту или иную сторону



При необходимости произвести корректировку установки коробки. Если результаты проверки удовлетворительные, то производится забивание монтажных  штырей до соприкосновения шляпки штыря с металлом коробки. Затем забиваются два средних монтажных штыря



При забивании монтажных штырей во избежание случайного повреждения покрытия коробки рекомендуется применение специальных наставок





Произвести окончательную проверку открывания и закрывания двери, работу замка (замков) , задвижки и ригелей внутренней механики (при ее наличии).



После закрепления дверной коробки боковые клинья, держащие коробку, вынимаются

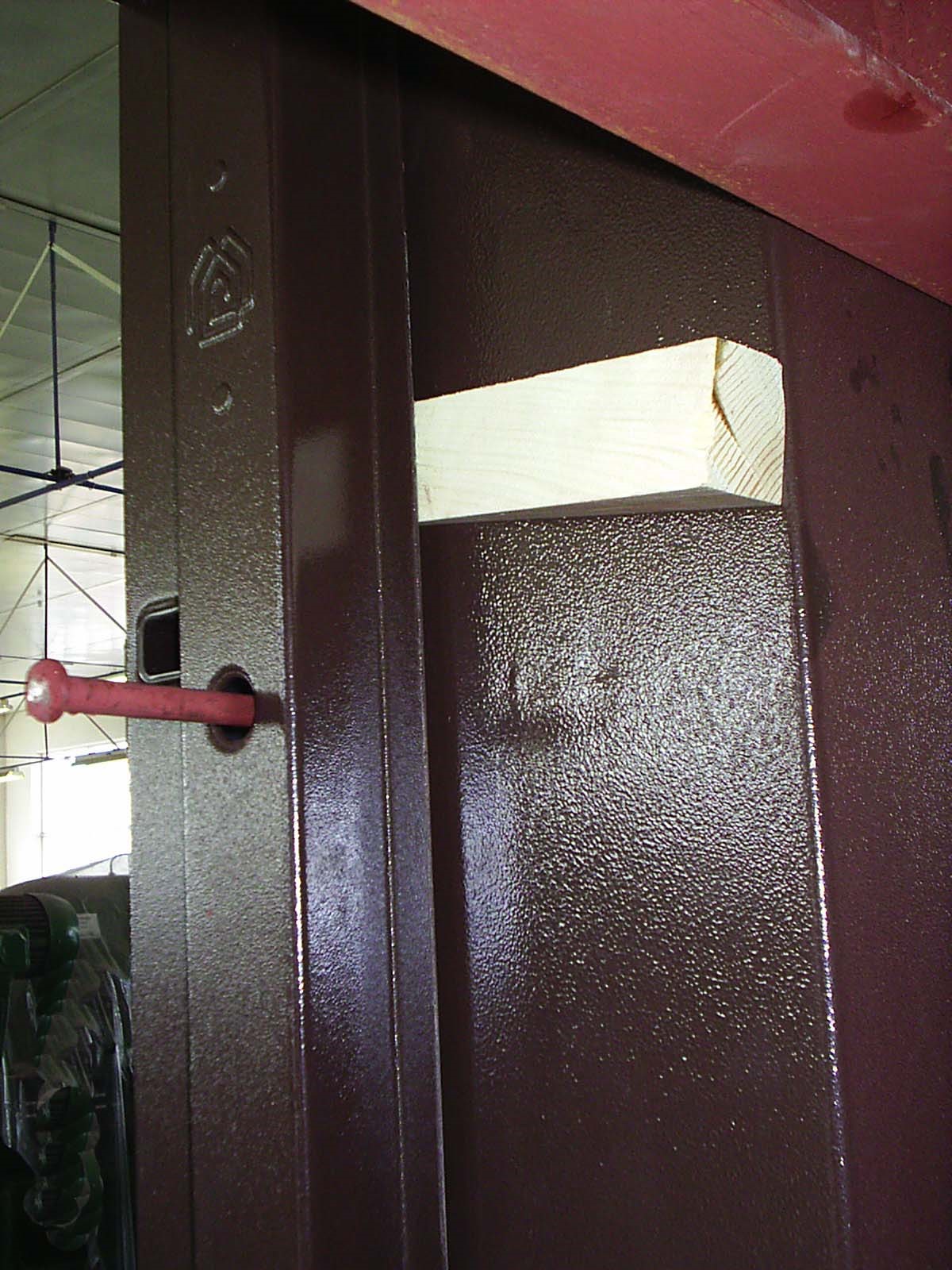

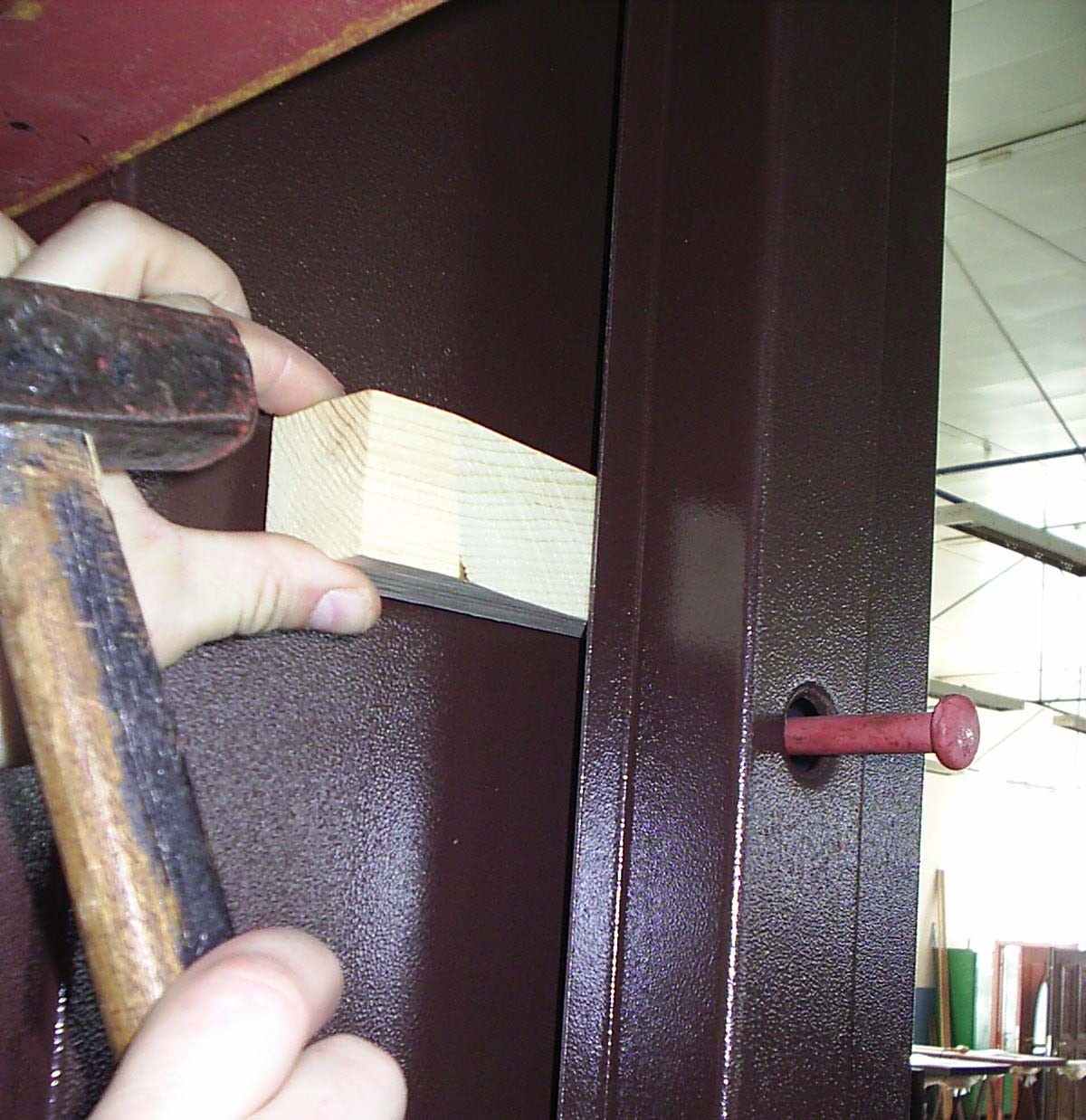

Произвести легкое расклинивание стояков коробки для того, чтобы монтажная пена при разбухании не деформировала коробку. Для этого примерно на 1/3 высоты дверного «просвета» сверху и снизу устанавливаются деревянные поперечины, под которые необходимо положить прокладки для предотвращения появления царапин на окрашенных поверхностях дверной коробки



Необходимо всегда учитывать, что дверная коробка должна стоять(!) на нижних несущих колодках, которые не удаляются после монтажа. Ни в коем случае не допускайте, чтобы коробка "висела" на дюбелях или монтажных штырях, так как вес металлодеревянной двери стандартных размеров может достигать 150-160 кг, и ни монтажная пена, ни дюбеля ее не удержат. Конечно, располагать эти колодки следует вблизи вертикальных элементов: ближе к углам коробки.



Произвести заполнение полости между коробкой и стеной монтажной пеной по  всему периметру (при рекомендуемом  зазоре 10 - 15 мм достаточно одного большого баллона 750 мл.).

  При уменьшенных зазорах между коробкой и стеной необходимо принять меры предосторожности, чтобы монтажная пена не попала на окрашенные поверхности коробки



Рекомендуется произвести выдержку до полного застывания монтажной пены 24 часа



Установить технологические бобышки навесов на место, предварительно смазав плоскость прилегания клеем (например, “Момент”, «88»)





Установить на место пластмассовые монтажные заглушки (надавливанием до щелчка).



Самый важный аспект проблемы правильной технологии монтажа двери в проеме – технология теплогидроизоляции монтажных швов и внутренних частей дверных откосов.

Пренебрежение теплогидроизоляцией неизбежно приводит к пагубным процессам промерзания, что влечет за собой образование конденсата, а иногда и изморози, как на внутренних частях дверных откосов, так и на элементах коробки двери

(в зимнее время)

Дверь решает проблемы изоляции помещения от улицы, а эффективность решения зависит от качества ее монтажа.

Правильно установленная дверь служит на протяжении десятилетий и является наилучшей рекламой фирмы, которая ее изготовила и смонтировала.
